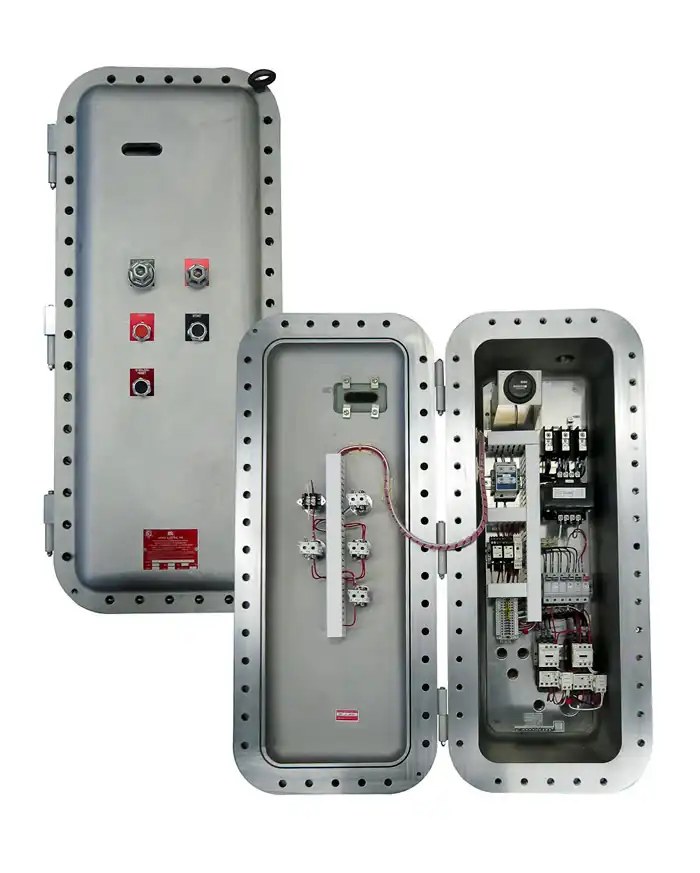

Exproof Elektrik Dağıtım Panoları ve Exproof Kontrol Ünitelerini Nasıl Hazırlıyoruz?
Elektrik paneli tasarlamak, güvenlik, verimlilik esaslarına uygunluk ve uygulamanın özel ihtiyaçlarını karşılayabilmesini sağlamak için bir dizi iyi tanımlanmış adım gerektiren karmaşık bir süreçtir.
Bunları sağlamak için gerekli aşamalara genel bir bakış sunuyoruz.
İhtiyaç analizi
İlk aşama, elektrik sisteminin ihtiyaçlarını anlamaktır. Bu, kullanıcı tarafından talep edilen özellikleri, gücü, voltajı, akımı, çevresel özellikleri, güvenlik gereksinimlerini ve panel tarafından kontrol edilmesi ya da korunması gereken elektrikli cihazların listesini tanımlamayı içerir.
Bileşenlerin seçimi
Projenin ihtiyaçlarına göre, elektrik panelinin bileşenleri seçilir: anahtarlar, kontaktörler, röleler, sigortalar, transformatörler ve koruma, kontrol ve havalandırma cihazları ile aydınlatma ve güvenlik cihazları. Bileşenlerin seçimi, bulunduğunuz ülkeye bağlı olarak değişebilen teknik özellikleri ve geçerli güvenlik yönetmeliklerini dikkate almalıdır.
Düzen tasarımı
Düzen tasarımı, bileşenlerin elektrik paneli içinde nasıl konumlandırılacağını tanımlar. Bu aşama, verimliliği en üst düzeye çıkarmak ve kurulum, bakım ve sorun teşhisi için kolay erişim sağlamak amacıyla bileşenlerin organizasyonunu ele alır.
Kablolama sistemi
Bu aşama, elektrik panelinin içindeki kablolama sisteminin tasarımını içerir. Buna kabloların yönlendirilmesi, iletkenlerin boyutlandırılması, güvenli kablolama rotalarının belirlenmesi ve bakım ve sorun gidermeyi kolaylaştırmak için kabloların açıkça etiketlenmesi dahildir.
Muhafaza veya kabin seçimi
Elektrik panelini toz, nem ve kimyasal maddeler gibi dış etkenlerden koruyacak uygun muhafaza veya kabini seçmek önemlidir. Şalt ekipmanının dayanıklılığını ve güvenliğini garanti altına almak için kabinin malzeme ve boyutlarının seçimi esastır. Ayrıca, içine yerleştirilen bileşenlerin aktivitesinden kaynaklanan doğru ısı dağılımının sağlanması gerekir. Panelin kullanılacağı ortam koşullarına dikkat ederek uygun bir exproof pano seçilir; ortamda bulunan patlayıcı gaz ya da toz çeşidine bağı olarak izin verilen maksimum yüzey sıcaklığına dikkat ederek muhafaza boyutu belirlenmelidir.
Elektrik devrelerinin çizimi
Bu aşamada panelin içindeki elektrik devrelerinin ayrıntılı çizimleri oluşturulur. Bu diyagramlar, bileşenlerin birbirine nasıl bağlandığını gösterir ve muhafazanın nasıl çalıştığına dair net bir anlayış sağlar.
Boyutların ve akımların hesaplanması
Elektrik panelinin akımları güvenli ve verimli bir şekilde yönetebildiğinden emin olmak için iletkenlerin boyutlarını, sigortaların ve anahtarların değerlerini ve herhangi bir termal koruma cihazının boyutunu hesaplamak gerekir.
Tasarımın tüm aşamalarında düzenlemelerin teyit edilerek, elektrik panelinin yerel ve uluslararası elektrik güvenliği düzenlemelerine uyduğunu doğrulamak esastır. Bu, operatör güvenliğini ve yasal uyumluluğu sağlamak için kritik bir adımdır.
BARTEC – EJB-UL Kumanda Kutusu
Teknik Özellikler:
-
Zone Sınıfı : Zone 1 - Zone 21
- Ex-proof Koruması (Gaz): Ex db IIA veya IIB veya IIB+H2 T6 veya T5 veya T4 veya T3 Gb Ex db [ia IIA veya IIB veya IIC Ga] IIA veya IIB veya IIB+H2 T6 veya T5 veya T4 veya T3 Gb Ex db [ib IIA veya IIB veya IIC] IIA veya IIB veya IIB+H2 T6 veya T5 veya T4 veya T3 Gb
- Ex-proof Koruması (Toz): Ex tb III C T85°C veya T100°C veya T135°C veya T200°C Db Ex tb [ia Da] IIIC T85°C veya T100°C veya T135°C veya T200°C Db Ex tb [ib] IIIC T85°C veya T100°C veya T135°C veya T200°C Db
- IP Sınıfı: IP 66 (IEC/EN 60529)
- Çalışma Sıcaklığı: -55°C ÷ +60°C (NEC505)
- Gövde Malzemesi Seçenekleri: Alüminyum, Paslanmaz çelik AISI304 (A2) cıvatalar
- ATEX Sertifikası: INERIS 13 ATEX 0022X
- Diğer Sertifikalar: IIECEx INE 13.0070X
BARTEC – Exproof EJB Kumanda Kutusu
- Zone Sınıfı : Zone 1/2 - 21/22
- Ex-proof Koruması (Gaz): (Ex II 2 G) Ex db IIA veya IIB veya IIB+H2 T6…T3 - (Ex II 2 G) Ex db [ia/ib IIA veya IIB veya IIC Ga] IIA veya IIB veya IIB+H2 T6
- Ex-proof Koruması (Toz): (Ex II 2 D) Ex tb IIIC T85°C…T200°C - (Ex II 2 D) Ex tb [ia Da/ib] IIIC T85°C
- IP Sınıfı: IP 66 (IEC/EN 60529)
- Çalışma Sıcaklığı: -60°C ÷ +80°C
- Gövde Malzemesi Seçenekleri: Alüminyum, Paslanmaz çelik AISI304 (A2) cıvatalar
- ATEX Sertifikası: INERIS 13 ATEX 0022X
- Diğer Sertifikalar: IECEx INE 13.0070X
BARTEC – Exproof EJBX Kumanda Kutusu
- Zone Sınıfı : Zone 1/2 - 21/22
- Ex-proof Koruması (Gaz): (Ex II 2 G) Ex db IIA veya IIB veya IIB+H2 T6…T3 (Ex II 2 G) Ex db [ia/ib IIA veya IIB veya IIC Ga] IIA veya IIB veya IIB+H2 T6
- Ex-proof Koruması (Toz): (Ex II 2 D) Ex tb IIIC T85°C…T200°C (Ex II 2 D) Ex tb [ia Da/ib] IIIC T85°C
- Çalışma Sıcaklığı: -60°C ÷ +80°C
- Gövde Malzemesi Seçenekleri: Paslanmaz Çelik AISI316L, Paslanmaz çelik AISI316L (A4) cıvatalar
- ATEX Sertifikası: INERIS 13 ATEX 0022X
- Diğer Sertifikalar: IECEx INE 13.0070X
BARTEC – Exproof Ex-de Özel Tasarım Kumanda Kutusu
- Zone Sınıfı : Zone 1, 21
- Ex-proof Koruması (Gaz): Ex II 2 G Ex db eb ma/mb op is q ia/ib [ib] IIC T6…T3 Gb
- Ex-proof Koruması (Toz): ExII 2D Ex tb [ib] IIIC T80 °C…T130 °C Db
- IP Sınıfı: IP 66
- Çalışma Sıcaklığı: -55°C ÷ +80°C
- Gövde Malzemesi Seçenekleri: Alüminyum, Cam-fiberle Güçlendirilmiş Polyester, Paslanmaz Çelik 316 L
- ATEX Sertifikası: IBExU 12 ATEX 1099
- Diğer Sertifikalar: IECEx IBE 12.0031X, TC RU C-DE.BH02.B.00177
BARTEC – Basınçlandırılmış (Ex-p) Exproof Sistemler
BARTEC – Ex-de Korumalı Exproof Dağıtım Panosu
- Zone Sınıfı : Zone 1-21 / Zone 2-22
- Ex-proof Koruması : Ex II 2G Ex de ia/ib m [ia/ib] IIC T5,4 / Ex II 2D Ex td A21 IP 66/65 T 80°C, T 95°C
- IP Sınıfı : IP65 / IP66
- Çalışma Sıcaklığı : -20°C ÷ +40°C (-55°C ÷ +55°C)
- Gövde Malzemesi : Cam-Fiberle Güçlendirilmiş Polyester, Çelik Sac, Paslanmaz Çelik
- ATEX Sertifikası : DEKRA I3ATEXO2O9
- Diğer Sertifikalar : IECEx, CU TR
