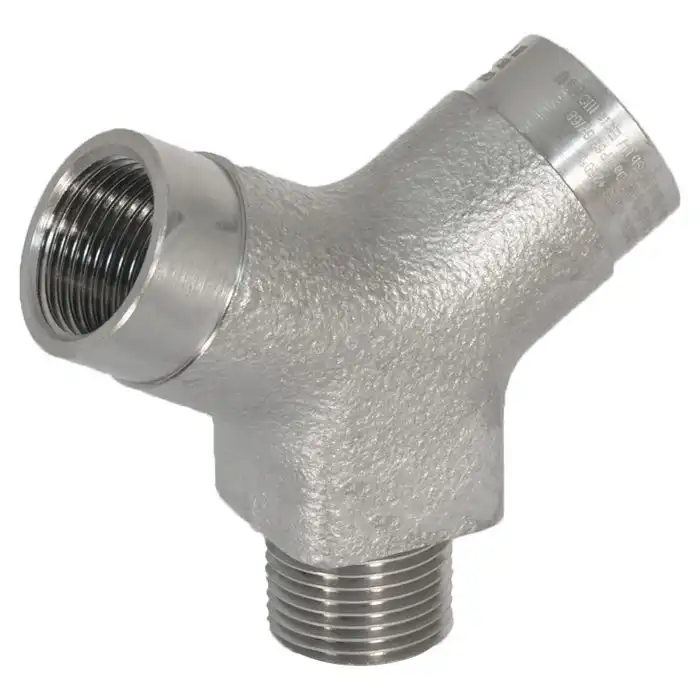

CMP Products – 783 | Exproof Çift Girişli Y Adaptör
Malzeme Seçenekleri: Pirinç, nikel kaplı pirinç, paslanmaz çelik.
Teknik Özellikler
-
İki ayrı giriş/çıkış imkanı sağlar (Tek noktadan dağıtım)
-
Standart olarak 1 Erkek ve 2 Dişi girişli yapıda üretilir
-
İsteğe bağlı olarak (tamamı) erkek veya dişi diş yapısında temin edilebilir
-
Tüm açılar 120°’dir (Simetrik Y yapısı)
-
Kabloları aşırı bükülme gerilimine karşı korur
-
Genel amaçlı / endüstriyel versiyon mevcuttur
-
İsteğe bağlı diş dönüşümü (farklı diş tipleri) ile birlikte temin edilebilir
-
-60°C ila +200°C
-
Küresel sertifikalı (Markalamalar): IECEx, ATEX ve EAC (TC RU)
-
737 serisi ile birlikte kullanılabilir (Ex d direkt giriş uygulamaları hariç)
Açıklama
Teknik Tablo
| Ordering Reference |
Bore Diameter ’C’ |
Thread 1 ’A’ (Entry Thread) |
Thread 2 B | Thread 3 ‘B’ | Thread Length ’E’ | Protrusion Length ’D’ | Protrusion Length ’F’ | Width |
| 783DM2MM2FM2F | 14.7 | M20 | M20 | M20 | 15.0 | 48.0 | 73.0 | 25 – 27 |
| 783DT1MT1FT1F | 14.7 | 1/2′ NPT | 1/2′ NPT | 1/2′ NPT | 19.9 | 43.0 | 73.0 | 25 – 27 |
| 783DM3MM3FM3F | 18.9 | M25 | M25 | M25 | 15.0 | 48.0 | 76.9 | 30 – 32 |
| 783DT2MT2FT2F | 18.9 | 3/4″ NPT | 3/4″ NPT | 3/4″ NPT | 20.2 | 48.0 | 76.9 | 30 – 32 |
| 783DM4MM4FM4F | 25.9 | M32 | M32 | M32 | 15.0 | 56.5 | 92.5 | 37 – 39 |
| 783DT3MT3FT3F | 25.9 | 1″ NPT | 1″ NPT | 1″ NPT | 25.0 | 56.5 | 92.5 | 37 – 39 |
| All dimensions shown are in millimetres unless otherwise stated | ||||||||

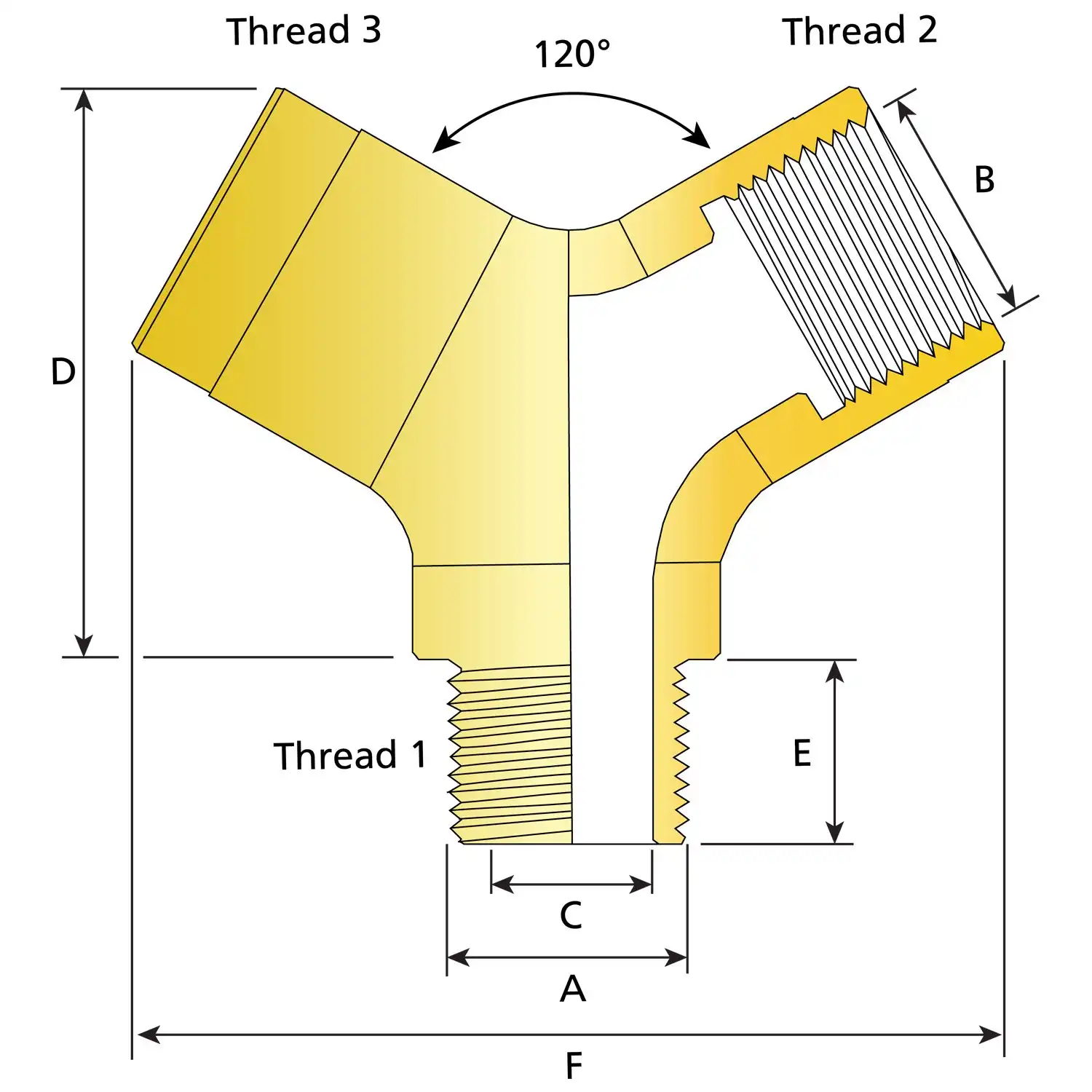

Teknik Çizim
