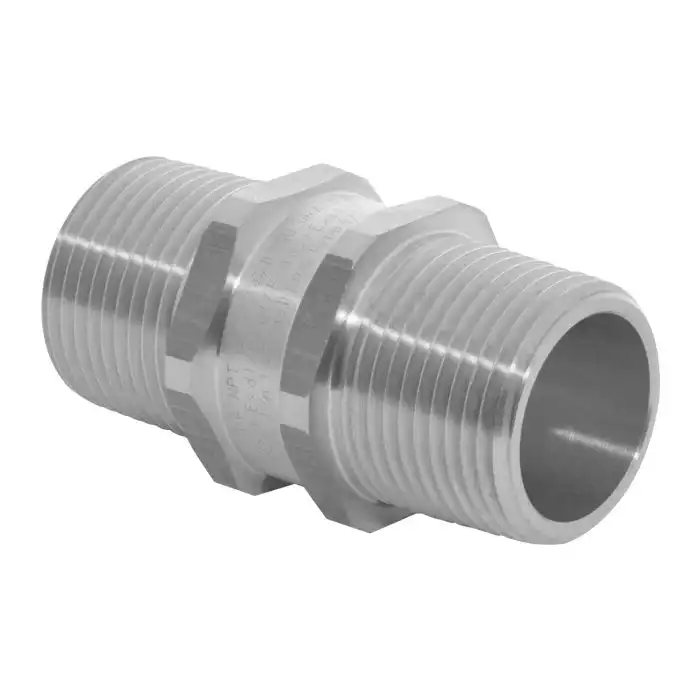

CMP Products – 797 | Exproof Erkek-Erkek veya Dişi-Dişi Adaptör
Malzeme Seçenekleri: Pirinç, nikel kaplı pirinç, alüminyum ve paslanmaz çelik.
Teknik Özellikler
-
Mevcut diş bağlantılarını dönüştürmek için tasarlanmıştır
-
Genel amaçlı / endüstriyel versiyon mevcuttur
-
Erkek veya Dişi diş yapılarında (Erkek-Erkek / Dişi-Dişi) temin edilebilir
-
Diş dönüşümü (farklı diş tipi veya ölçüsü) yapılarak temin edilebilir
-
Erkek-Erkek modellerde ekipman arayüz O-ring contası mevcuttur
-
-60°C ila +200°C
-
Küresel sertifikalı (Markalamalar): IECEx, ATEX ve cCSAus
-
737 serisi ile birlikte kullanılabilir (Ex d direkt giriş uygulamaları hariç)
Açıklama
Teknik Tablo
| Type | Ordering Reference | Male/Female Forward Thread Size ‘C’ | Minimum Thread Length ‘E’ |
Male/Female Rear Thread ‘A’ | Across Flats ‘D’ | Across Corners ‘D’ | Bore Diameter ‘B’ | Protrusion ‘F ‘ | Installation Torque (Nm) |
| Female | 797DM1FM1F | M16 X 1.5 | 15.0 | M16 X 1.5 | 24.0 | 26.4 | 14.0 | 34.0 | 7.0 |
| 797DM2FM2F | M20 X 1.5 | 15.0 | M20 X 15 | 24.0 | 26.4 | 14.0 | 36.0 | 7.0 | |
| 797DM3FM3F | M25 X 1.5 | 15.0 | M25 X 1.5 | 30.5 | 33.5 | 16.0 | 36.6 | 10.0 | |
| 797DM4FM4F | M32 X 1.5 | 15.0 | M32 X 1.5 | 36.0 | 39.6 | 27.7 | 37.0 | 15.0 | |
| 797DM5FM5F | M40 X 1.5 | 15.0 | M40 X 1.5 | 46.0 | 50.6 | 33.0 | 37.6 | 25.0 | |
| 797DM6FM6F | M50 X 1.5 | 15.0 | M50 X 1.5 | 55.0 | 60.5 | 45.5 | 40.6 | 30.0 | |
| 797DM7FM7F | M63 X 1.5 | 15.0 | M63 X 1.5 | 70.1 | 77.1 | 57.5 | 40.6 | 45.0 | |
| 797DM8FM8F | M75 X 1.5 | 15.0 | M75 X 1.5 | 80.0 | 88.0 | 68.2 | 37.0 | 45.0 | |
| 797DM9FM9F | M90 X 2.0 | 24.0 | M90 X 2.0 | 100.0 | 110.0 | 82.0 | 52.0 | 45.0 | |
| 797DM10FM10F | M100 X 2.0 | 24.0 | M100 X 2.0 | 108.0 | 118.8 | 91.0 | 52.0 | 45.0 | |
| Male | 797DM1MM1M | M16 X 1.5 | 15.0 | M16 X 1.5 | 24.0 | 26.4 | 10.0 | 18.0 | 7.0 |
| 797DM2MM2M | M20 X 1.5 | 15.0 | M20 X 15 | 24.0 | 26.4 | 14.0 | 18.0 | 7.0 | |
| 797DM3MM3M | M25 X 1.5 | 15.0 | M25 X 1.5 | 30.5 | 33.5 | 20.0 | 18.0 | 10.0 | |
| 797DM4MM4M | M32 X 1.5 | 15.0 | M32 X 1.5 | 36.0 | 39.6 | 26.8 | 20.0 | 15.0 | |
| 797DM5MM5M | M40 X 1.5 | 15.0 | M40 X 1.5 | 46.0 | 50.6 | 32.7 | 20.0 | 25.0 | |
| 797DM6MM6M | M50 X 1.5 | 15.0 | M50 X 1.5 | 55.0 | 60.5 | 44.1 | 20.0 | 30.0 | |
| 797DM7MM7M | M63 X 1.5 | 15.0 | M63 X 1.5 | 70.1 | 77.1 | 55.6 | 20.0 | 45.0 | |
| 797DM8MM8M | M75 X 1.5 | 15.0 | M75 X 1.5 | 80.0 | 88.0 | 65.6 | 21.0 | 45.0 | |
| 797DM9MM9M | M90 X 2.0 | 24.0 | M90 X 2.0 | 100.0 | 110.0 | 82.0 | 23.0 | 45.0 | |
| 797DM10M10M | M100 X 2.0 | 24.0 | M100 X 2.0 | 108.0 | 118.8 | 91.1 | 23.0 | 45.0 | |
| Dimensions shown in millimeters unless otherwise stated | |||||||||

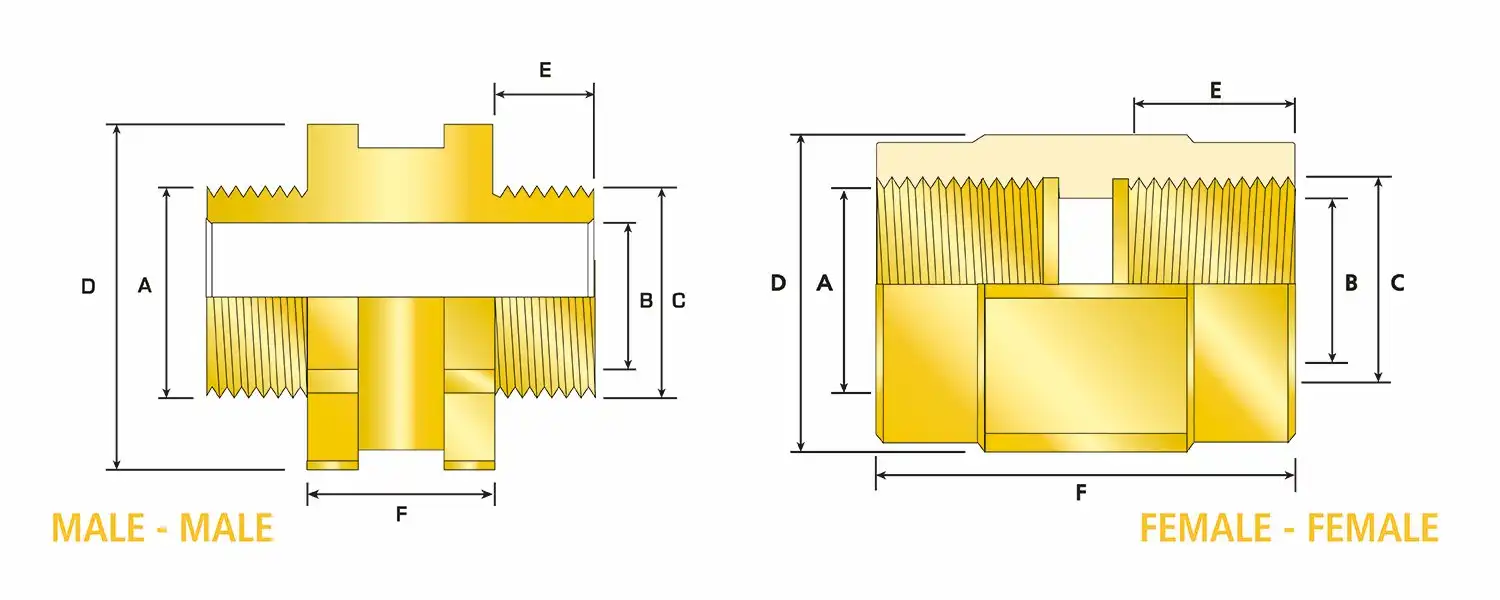

Teknik Çizim
