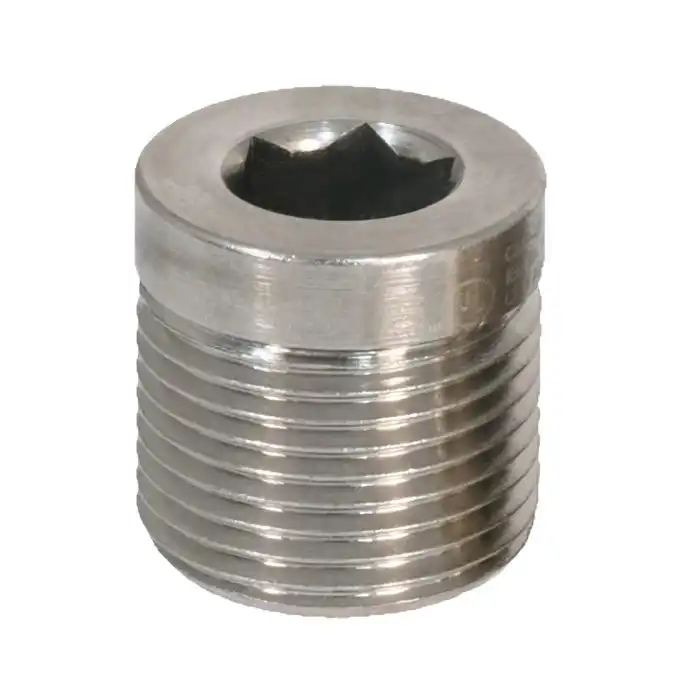

CMP Products – 747 | Exproof Gömme Başlı Kör Tapa
Malzeme Seçenekleri: Pirinç, nikel kaplı pirinç, alüminyum, paslanmaz çelik ve naylon.
Teknik Özellikler
-
Kullanılmayan kablo girişlerini körlemek (kapatmak) için kullanılır
-
Geçici veya kalıcı kullanım
-
Müdahale korumalı / Kurcalamaya dayanıklı (Tip B) versiyon mevcuttur
-
Genel amaçlı / endüstriyel versiyon mevcuttur
-
Naylon versiyon sadece Ex e olarak sunulmaktadır (-20°C ila +60°C)
-
Metal versiyonlar (-60°C ila +200°C)
-
Küresel sertifikalı (Markalamalar): IECEx, ATEX, cCSAus ve UL
-
Sadece dişli (vida dişli) giriş deliklerinde kullanım içindir. Dişsiz/geçiş deliklerinde (clearance holes) kullanıma uygun kör tapalar için lütfen 757 veya 767 serisine bakınız.
-
M20, M25, M32, 1⁄2″, 3⁄4″ ve 1″ ebatları için 717 / 717e naylon tapalar kullanılmalıdır.
Lütfen Dikkat: 747 serisi Kör Tapalar, herhangi bir ek sızdırmazlık elemanı olmadan IEC 60529 standartlarına göre IP66 uyumluluk testlerini geçmiştir. Ancak CMP, uzun vadede IP66 korumasını sürdürmek ve muhafaza (panoya/kutuya) içine su girişini engellemek için diş sızdırmazlık macunu veya gres (Dow Corning No. 4 Silikon gibi) eklenmesini tavsiye etmektedir.
IEC 60079-14 standardına uygun olarak; kurumayan, metalik olmayan ve yanmaz özellikte olması şartıyla diş sızdırmazlık macunu veya gres kullanımına izin verilmektedir.
| Description | Allen Key Recess | Metallic | Non-Metallic | |||
| Ex ‘d’ | Ex ‘e’ | Industrial | Ex ‘e’ | Industrial | ||
| 747 Recessed Non-Tamper Proof Type ‘A’ | Y | Y | Y | Y | Y | Y |
| 747 Recessed Tamper Proof Type ‘B’ | Y | Y | Y | Y | Y | Y |
| 757 Hexagon Head | N | Y | Y | Y | Y | Y |
| 757 Hexagon Head c/w ‘O’ ring seal | N | Y | Y | Y | Y | Y |
| 767 Dome Head | Y | Y | Y | Y | Y | Y |
| 767 Dome Head c/w ‘O’ ring seal | Y | Y | Y | Y | Y | Y |
| 717 Universal | Y | N | N | N | Y | Y |
Teknik Tablo
| Ordering Reference | Thread Size | Minimum Thread Length | Allen Key Size A/F |
| 747DAM1 | M16 X 1.5 | 15.0 | M8 |
| 747DAM2 | M20 X 1.5 | 15.0 | M10 |
| 747DAM3 | M25 X 1.5 | 15.0 | M10 |
| 747DAM4 | M32 X 1.5 | 15.0 | M10 |
| 747DAM5 | M40 X 1.5 | 15.0 | M10 |
| 747DAM6 | M50 X 1.5 | 15.0 | M10 |
| 747DAM7 | M63 X 1.5 | 15.0 | M14 |
| 747DAM8 | M75 X 1.5 | 15.0 | M14 |
| 747DAM9 | M90 X 2.0 | 24.0 | M14 |
| 747DAM10 | M100 x 2.0 | 24.0 | M14 |
| Dimensions displayed in millimeters unless otherwise stated | |||
| If a nylon stopper is required for sizes M20, M25, M32, 1⁄2″, 3⁄4″ and 1″ please order 717 or 717e. | |||

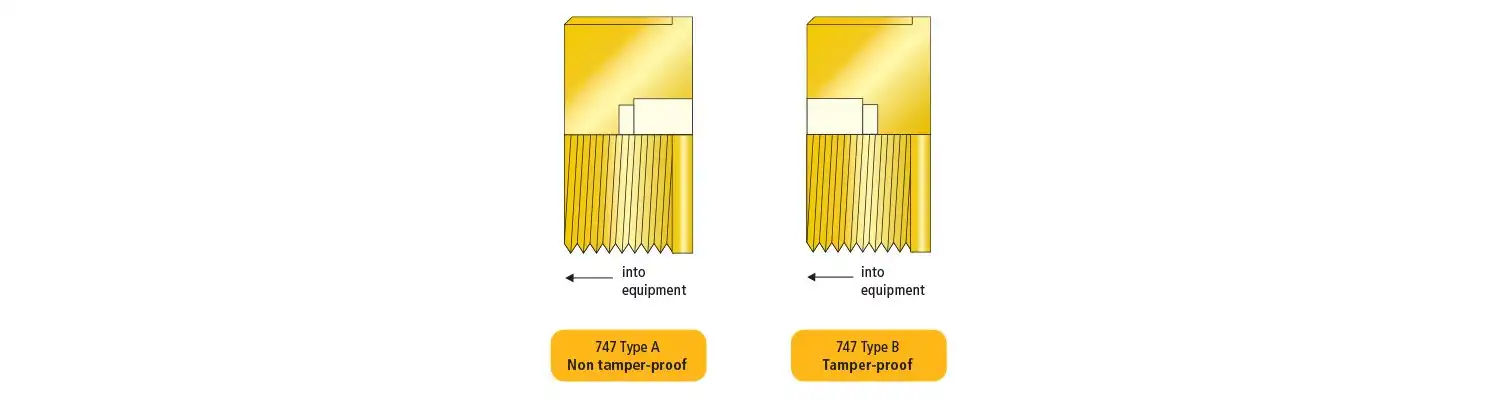

Teknik Çizim
