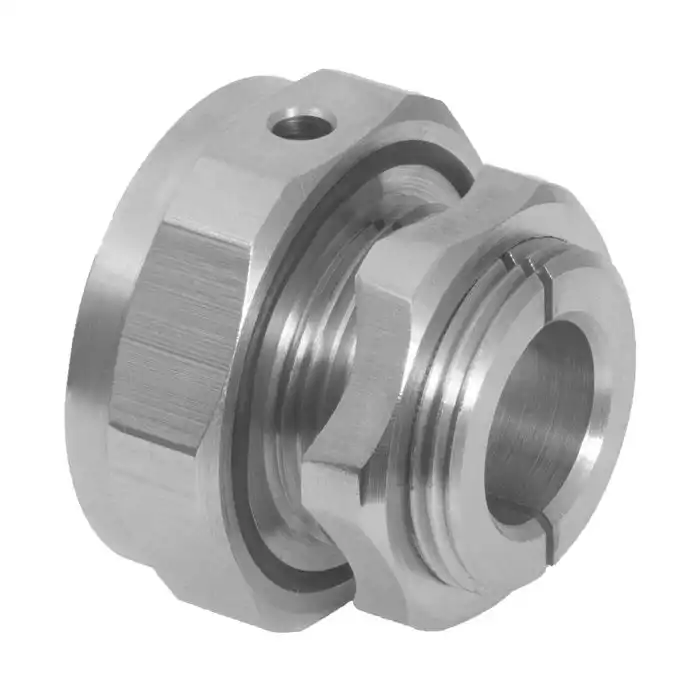

CMP Products – 781 | Exproof Havalandırma ve Tahliye Tapası

Malzeme Seçenekleri: Pirinç, nikel kaplı pirinç, alüminyum, paslanmaz çelik ve naylon.
Teknik Özellikler

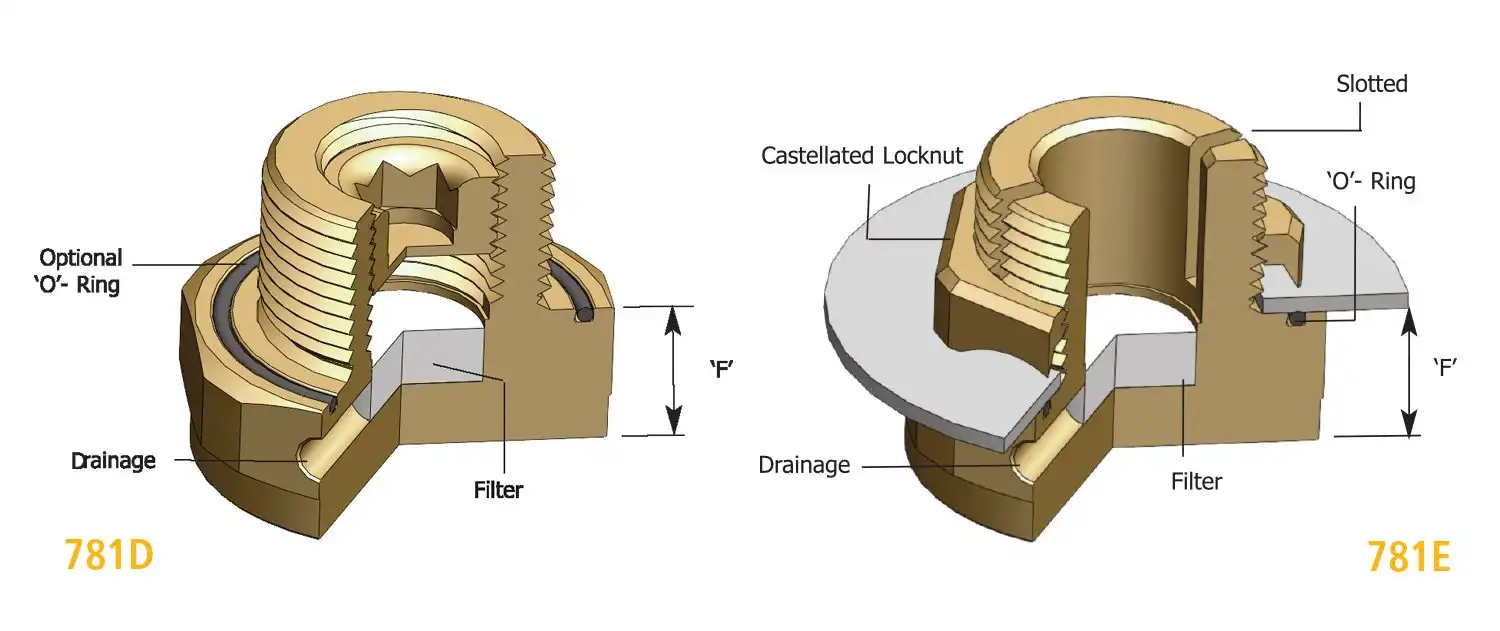

781E: Ex e (Arttırılmış Emniyet) uygulamaları için
781D: Ex d (Alev Sızdırmaz) uygulamaları için
Nem birikimine (yoğuşmaya) maruz kalan ekipmanlarda suyun tahliyesini sağlar
Ekipmanın nefes almasını (basınç dengelemesini) sağlar
Genel amaçlı / endüstriyel versiyon mevcuttur
Naylon versiyon sadece Ex e olarak sunulmaktadır (-20°C ila +60°C)
-60°C ila +130°C (metal versiyonlar)
Küresel sertifikalı (Markalamalar): IECEx, ATEX ve cCSAus

Teklif Al

Sıcaklık -20°C … 60°C Sertifika ATEX · IECEx

Belgeler 3

TEKNİK DOKÜMANLAR

CMP Products – 781 | Exproof Nefeslik ve Tahliye Tıpası - DATASHEET PDF · 573 KB

KULLANMA TALİMATLARI

CMP Products – 781 | Exproof Nefeslik ve Tahliye Tıpası - Kullanma Talimatı PDF · 509 KB

SERTİFİKALAR

CMP Products – 781 | Exproof Nefeslik ve Tahliye Tıpası - Sertifika PDF · 171 KB

Kategoriler: Havalandırma ve Tahliye Tapaları, Kablo Ekipmanları

Teknik Tablo

Ordering Reference (781D)	Ordering Reference (781E)	Thread Size	Minimum Thread Length	Protrusion Length ‘F’	Across Flats Dimension	Across Corners Dimensions	Max Installation Torque (Nm)
781DM2	781EM2	M20 x 1.5	15.0	12.7	30.0	33.0	7
781DM3	781EM3	M25 x 1.5	15.0	12.7	36.0	39.6	10
781DT1	781ET1	½’ NPT	19.9	12.7	30.0	33.0	7
781DT2	781ET2	¾’ NPT	20.2	12.7	36.0	39.6	10
Dimensions displayed in millimeters unless otherwise stated
